LOKAL

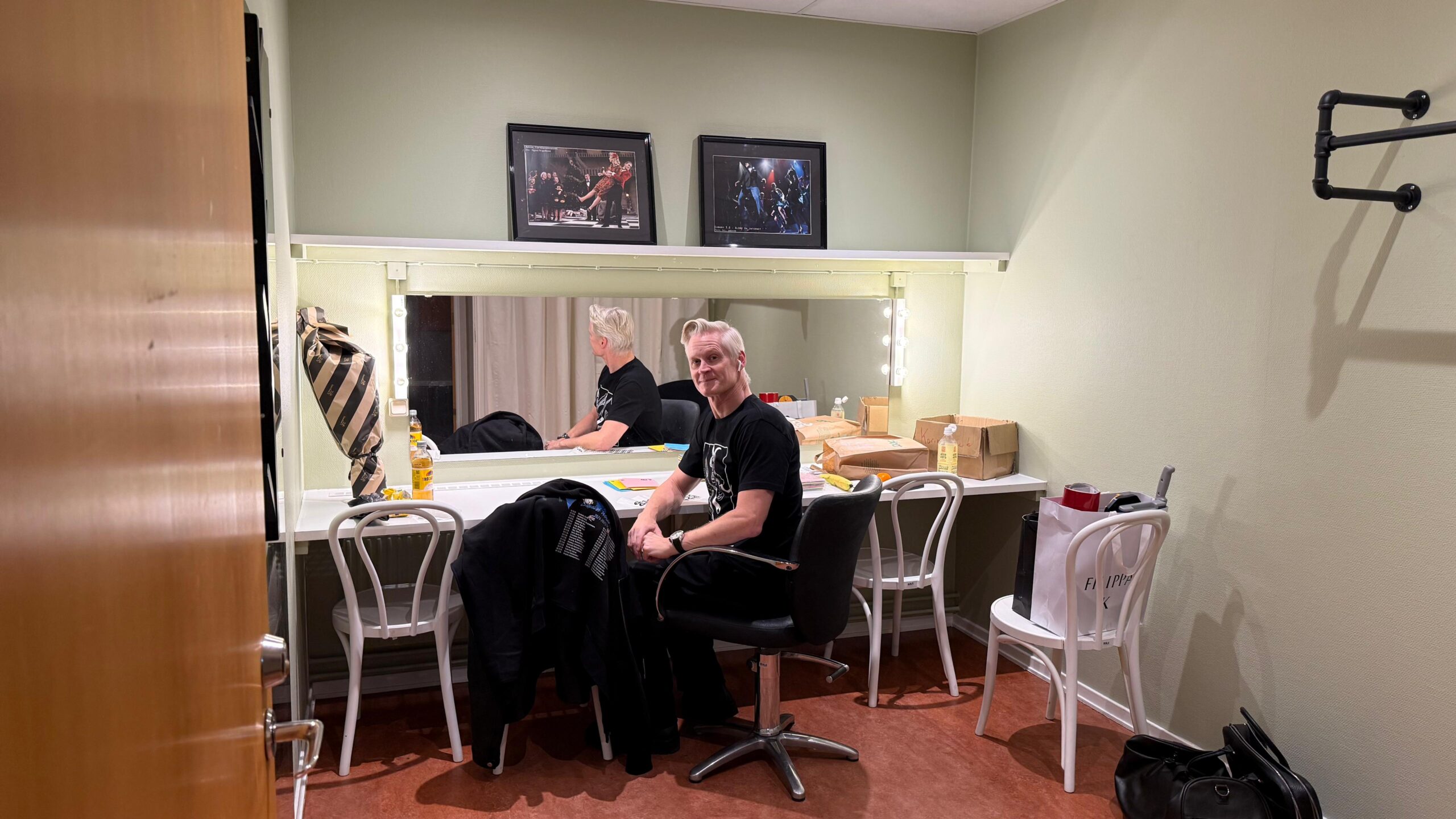

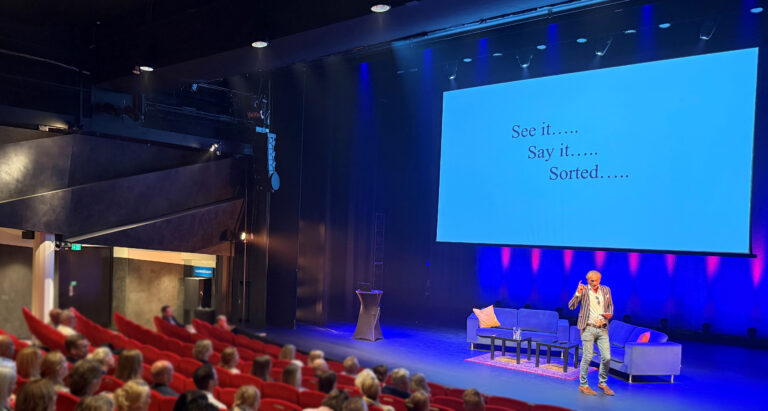

Salongen rymmer 400 personer och har även rullstolsplatser. Bakom scenen finns ett kök med tillhörande matsal och har plats för upp till 50 personer. Där finns också 5 loger med en separat sminkloge samt tvättstuga och duschrum. På andra våningen, strax bakom scenen, finns en verkstad för reparationer av till exempel dekor. Scenen är 14 meter bred med 11 meter spelbredd, 10 meter djup och ca 8 meter fritt under rå. Scenöppningen är 11 × 5,5 meter. Scenens höjd är 64cm.

Svart Molton-intäckning, fonder, byxor och tak
Bildskvaller till backstage
LjudSkvaller till backstage+loger
Intercom

2 st blädderblock
1 st Whiteboard

LJUD

PA:
5 st Nexo Geo-S8 per sida
1 st Nexo RS-15 Sub per sida
Frontfill infälld i scenen (kopplat på separat slutsteg)

Slutsteg:
Nexo NX-amp

Mixerbord:
YAMAHA 01V96 – 12st XLR-ingångar
YAMAHA LS-9 – 16st XLR

Monitorer:
6 st aktiva Yamaha DXR-10 inkl 230 V/XLR
Kablage:
Mikrofonkabel, blandade längder

Stativ:
10 st korta mickstativ med bom, till klumpfot
2 långa mickstativ utan bom, till klumpfot
10 st små klumpfot
3 st stora klumpfot
4 st höga mickstativ tripod med bom
1 st tripod utan bom

Mikrofoner:
6 st Sennheiser ficksändare – med miniteleanslutning. (utan headset)

2 st Sennheiser handsändare.
1 st Sennheiser 421
2 st Shure SM-81
1 st Shure VP-88 inkl kabel
1 st AKG D-112
1st Shure Beta-52
2 st Shure Beta 58A
2 st Shure SM-58 med brytare
1 st Shure SM-58
2 st Beta-57 A
2 st Sennheiser E-604
3 st Sennheiser E-606
4 st AKG C-535 EB
5 st Shure SM-57
1 st ADK SC-1

Övrigt:
2 st Klark mono DI-box (aktiv)
2 st Nobels mono DI-box (aktiv)
1 st Emo mono DI-box (aktiv)
2 st Emo stereo DI-box (stereo)
1 st cd-spelare

En avancerad SLS-teleslinga är installerad i salongen (December 2014). Teleslingan täcker ENDAST in rad 4-18. SLS-slinga är fasvänd för varje rad och fungerar bra tillsammans med elgitarr och elbas.

LJUS & BILD

Rörliga lampor:
12 st Martin Mac Aura

LED-lampor
12st LED RGB PAR-64 Silver Star CAM2/ETZ (AR1.d) 6st i varje telferrad 3+2
6st LED RGBW PAR-64 Silver Star CAM3 (RGBW) – tross i telferrad 1
2st LED RGBW PAR-64 Silver Star CAM3 (RGBW) – som sidoljus (under PA)
9st MEGA TRI 60 ADJ (RGB) – Ligger i ränna nedanför backdrop

Konventionella lampor:
14 st PAR-64 Lösa
6 st PAR-64 6-Bar (36st)
16 st Fresnell Selecon
4 st Profil CCT Turbo 1200W
4 st Profil Silhouette
4 st Profil Robert Juliat 614
5 st Profil Source4 36°

Kontroll:
120 kanals dimmer
1 st Avolites Titan Mobile + PC

Kablage:
Socapex Multikabel

DMX-universum 1:
Dimmerkanaler (fasta uttag runt catwalk) 1-126.
Låg Front 1-4
Låg PAR64-front: 5-6
Profiler frontbrygga 7-10
Fresnell Downstage 11-16
Fresnell Upstage 17-22
LED RGB 31-33
Fresnell Sidofront Downstage 41-44
2-Light Blinders 45-46
Salongsljus (styrs även från egna knappar) 121-126
12st Silver Star CAM2/ETZ ’AR1.d’ 4DMX: 127-174
8st Silver Star CAM3/ETZ ’ARC.2’ 4DMX: 175-206
12st Martin Mac Aura Standard 14DMX: 207-374
1+st MAC 2000 WASH 21DMX: 375-

DMX-universum 2:
Swefog Cracker 1DMX (On/Off): 1
9st ADJ Tri60 3DMX: 5-32

DMX-universum 3 & 4 – f.n. fast kopplade från Pelare till StageRight.

Projektor: Panasonic PT-MZ10KLB 10.000ANSI Laserprojektor. Kan kopplas: HDMI från både mixplats och scenmästarplats, SDI från scenmästarplats. Motordriven Projektorduk 7×4 som hänger fast på eget motor-Rå (under bjälken mellan Rå 9&10)

FASTA KABELVÄGAR

XLR-LjudMulti 24/8 – från mixplats till scenmästarplats (publik vänster). Piskor på mixplats. (Retur nr.5-8 även som uttag)
XLR-LjudMulti 4/4 från scenmästarplats till scen vänster (publik höger)
2 st BNC (RG59) för MADI/Video mixplats till scenmästarplats (publik vänster)
2 st BNC (RG59) för MADI/Video mixplats till scen vänster (publik höger)

Ljus Patch finns i dimmerrum – uppe på bryggan – bredvid alternativ mixplats.
4 st DMX 5-Pol – mixplats till dimmerrum (Nr. 1 är för Husljus)
2 st DMX 5-Pol – dimmerrum till scenmästarplats (publik vänster)
2 st DMX 5-Pol – dimmerrum till brygga ovanför scenmästarplats (publik vänster)
2 st DMX 5-Pol – dimmerrum till brygga ovanför scen vänster (publik höger)

Dimmern sitter som standard kopplad på DMX nr.1 – som även är kopplad till scenmästarplats.
DMX-kanalerna kopplade till fasta “dimmrade” uttag:
1-36 på frontbryggan, numrerade från publik vänster till publik höger
37-120 scenens sidor, numrerade från frontbrygga – varje uttag finns på båda sidor av scenens bryggor.
121-126 salongsljus. (Salongsljuset kan även styras från egna paneler.)

Nätverkskabel. Ingen patch, bara raka CAT6-kablar med EtherCON RJ45
8 st – från mixplats till scenmästarplats
6 st – från mixplats till scen vänster (publik höger)
2 st – från mixplats till alternativ mixplats (uppe på brygga)
2 st – från scenmästarplats till scen vänster (publik höger)
2 st – från mixplats – anslutning till Stadsnätets fibernät. 100/100 (Koll visar 95/95)

ÖVRIGT

230V kabel blandade längder

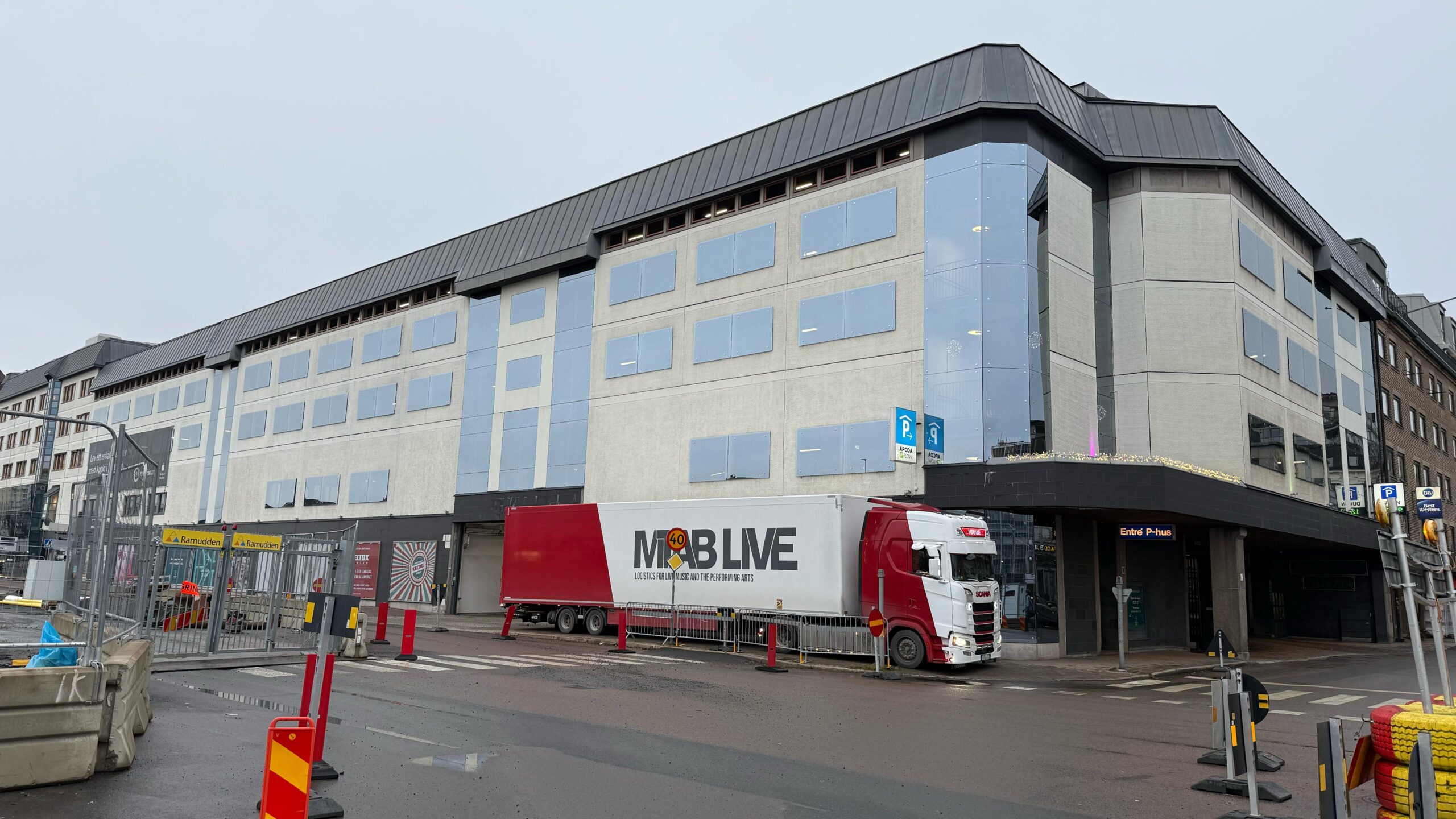

Mått inlastöppning: Bredd 188cm, Höjd 225cm

Nummer Typ Avstånd Längd Last Linor Fri ände Kommentar
S1 7     200
1 4     250 4
2 4     250 4
3 4     250 4
4 4     250 4
5 4     250 4
6 4     250 4
7 4     250 4
8 4     250 4
9 4     250 4
10 4     250 4
11 4     250 4
12 4     250 4
13 4     250 4
14 4     250 4
15 4     250 4
16 4     250 4
17 4     250 4
18 4     250 4
Telfer1       250
Telfer2       250
Telfer3       250
Telfer4       250
Telfer5       250
Telfer6       250
Telfer7       250
Telfer8       250
Rådiameter: 50 mm
Instickpipor finns: Nej
Manöverplats: Telfer styrs från Scenmästarplats
Övrigt Lingångar:
Digitalflygel Roland GP 607 – 440Hz
